Назначение:

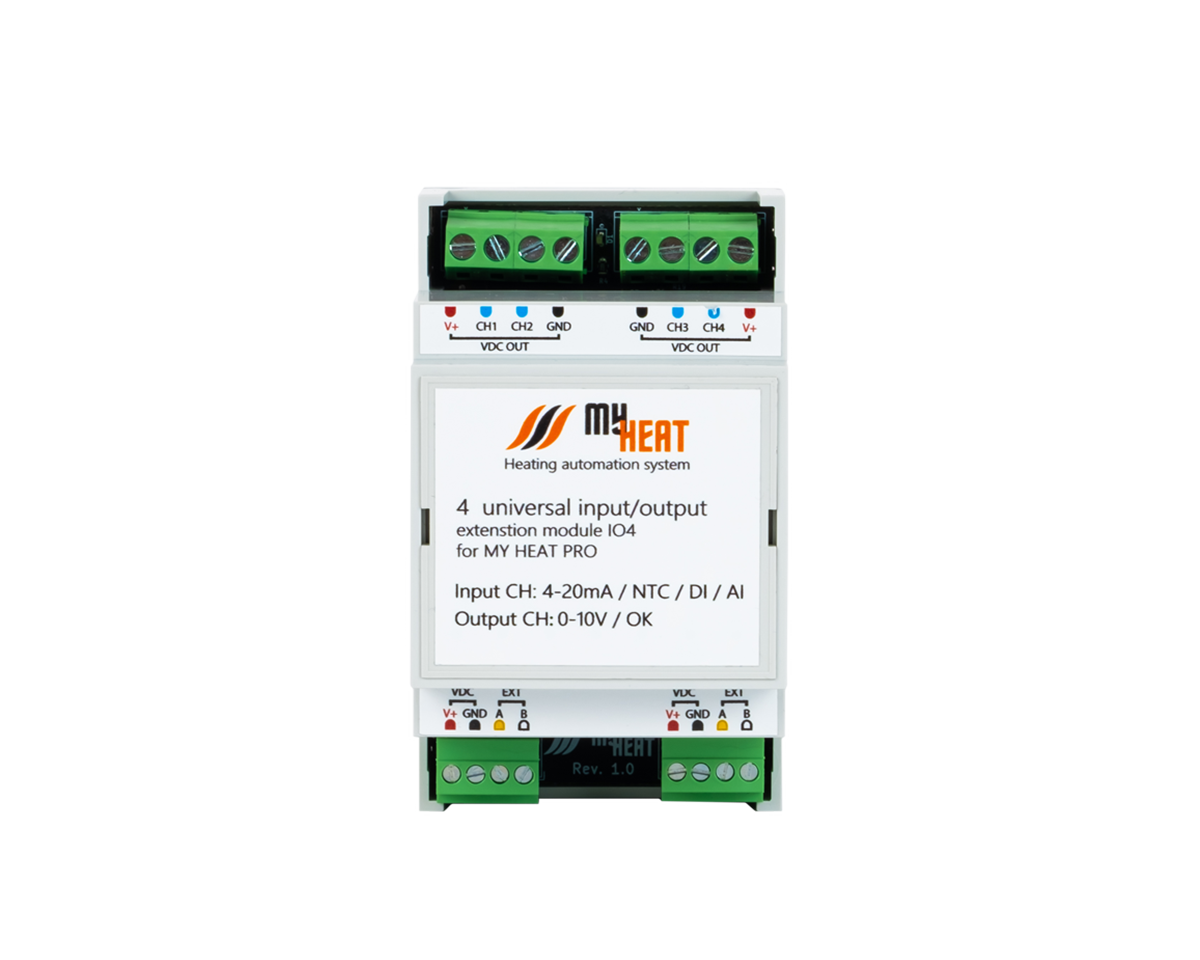

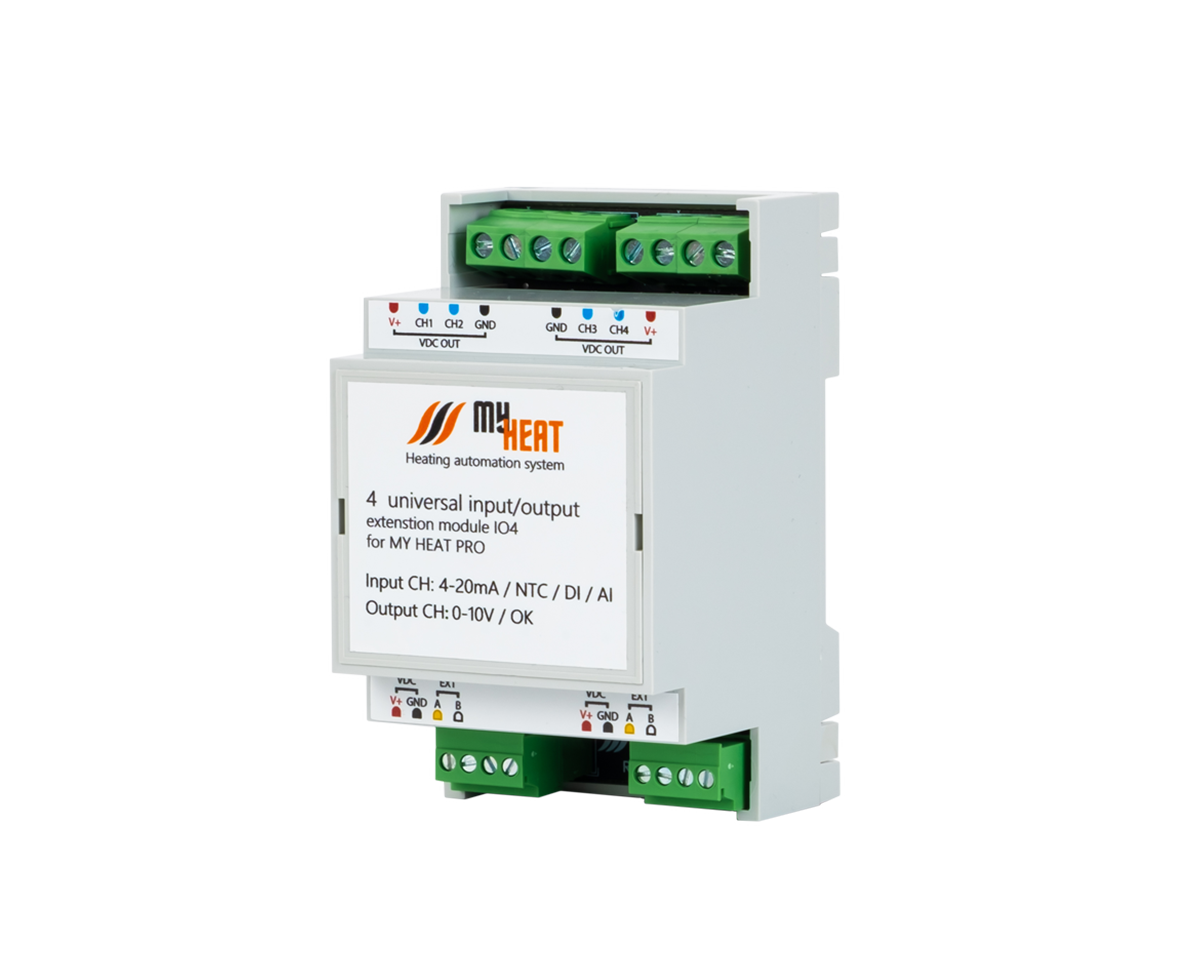

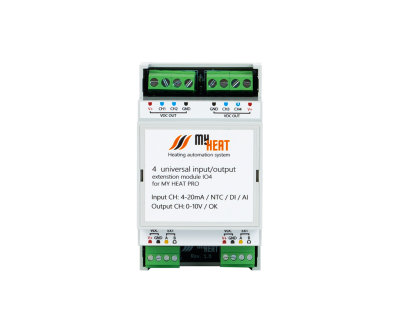

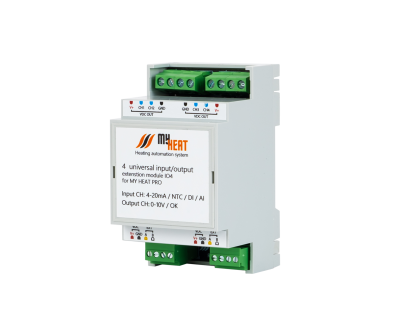

Блок расширения MyHeat IO4 добавляет 4 универсальных аналогово-дискретных канала к контроллеру MyHeat Pro, обеспечивая гибкую интеграцию с различными датчиками и исполнительными устройствами.
Функциональные возможности:
1. Аналоговые входы:
Поддержка датчиков давления (4-20 мА)
Работа с термодатчиками MyHeat NTC 10K
Измерение напряжения в диапазоне 0-30 В
Подключение потенциометров (0-10 В)
2. Дискретные интерфейсы:
Входы для датчиков (до 12 В постоянного тока)
Прием сигналов управления (сухой контакт)
Интеграция с системами безопасности
3. Аналоговые выходы:
Управление сервоприводами (0-10 В)
Пропорциональное регулирование клапанов
Формирование управляющих сигналов
Типовые сценарии применения:
Для мониторинга:
Контроль параметров системы (давление, температура)
Диагностика оборудования
Анализ состояния источников питания
Для управления:
Работа с сервоприводами смесительных узлов
Интеграция с ИБП MyHeat UPS
Взаимодействие с дополнительными релейными модулями (RL2/RL2S)
Для интеграции:
Подключение автоматики бассейнов
Связь с системами вентиляции
Работа с комнатными термостатами
Преимущества решения:
Универсальность (поддержка различных типов сигналов)
Простота масштабирования системы
Надежная гальваническая развязка
Компактное исполнение
Полная совместимость с экосистемой MyHeat
Технические особенности:
Автоматическое распознавание типа подключенного устройства
Программируемая логика обработки сигналов
Индикация состояния каналов
Работа в расширенном температурном диапазоне
Рекомендации по применению:
Идеальное решение для комплексных систем отопления, требующих точного контроля параметров и гибкого управления оборудованием. Позволяет создать централизованную систему автоматизации с широкими функциональными возможностями.
Габаритные размеры, не более, мм (ШxГxВ)
52,3 x 90,2 x 57,8

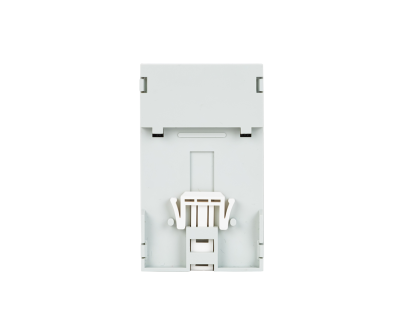

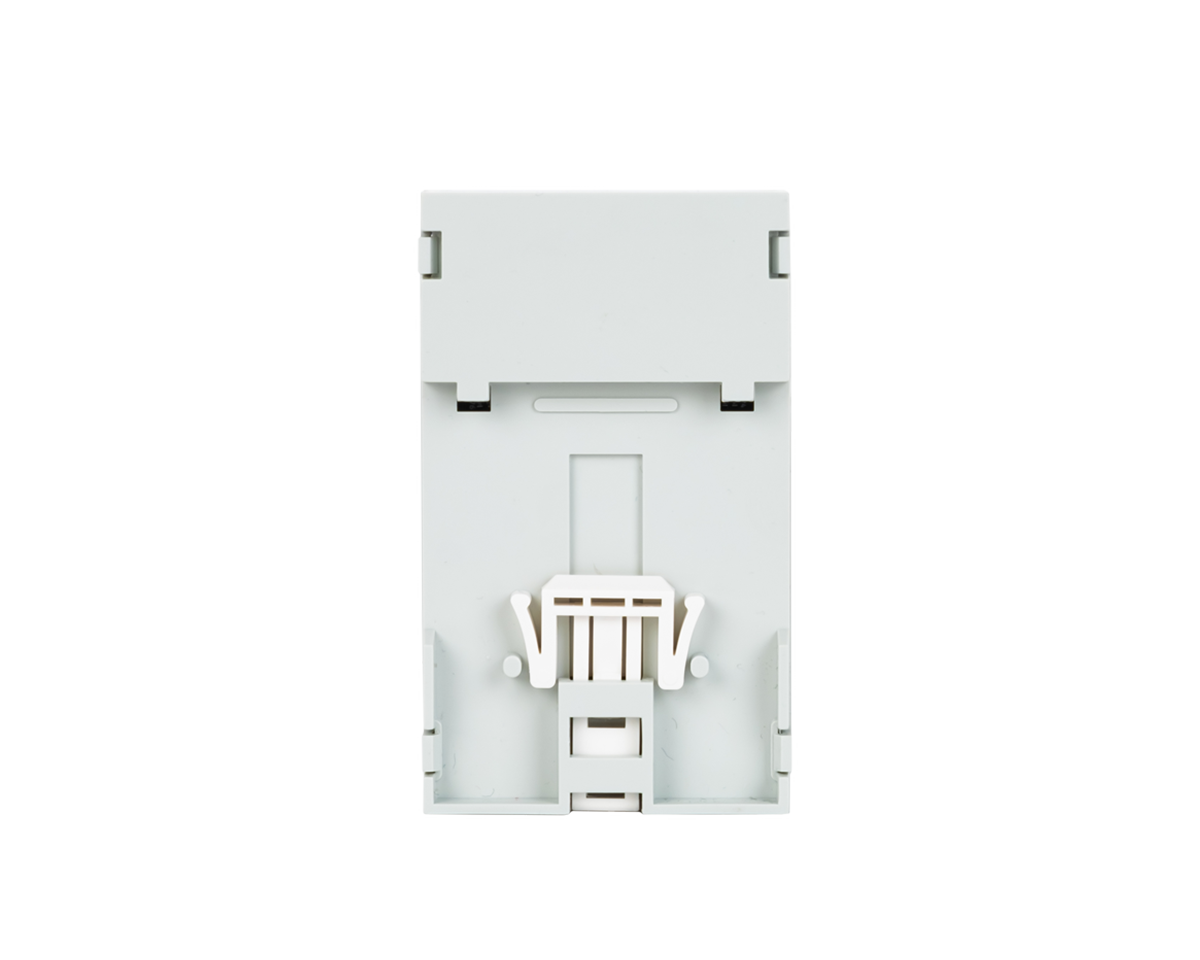

Способ крепления корпуса
DIN-рейка
Напряжение питания
от 9 до 12 VDC
Максимальная потребляемая мощность, Вт
0,5
Интерфейс EXT:
внутренний протокол MyHeat.
Дискретно-аналоговые входы/выходы
4 входа (4-20mA / NTC / DI / AI) / выхода (0-10V / OK)
Масса, гр.
86
